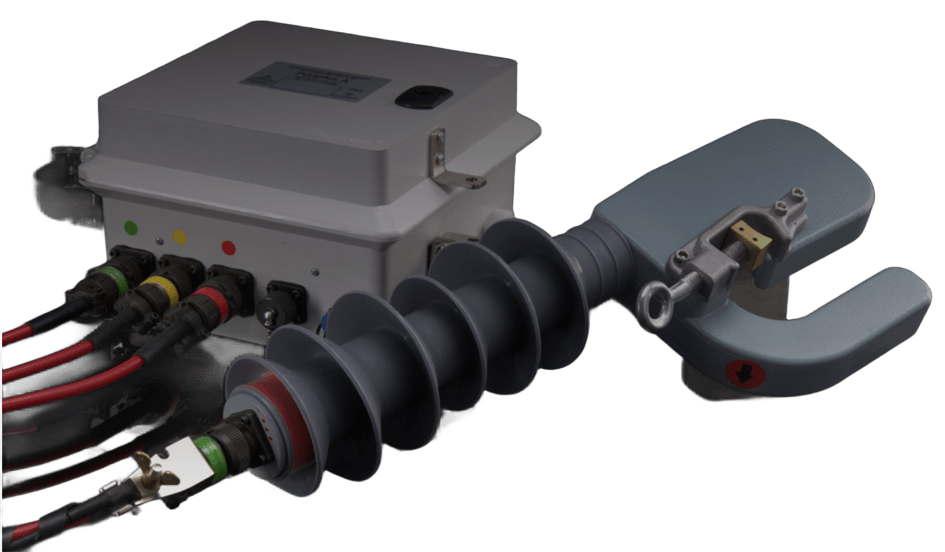

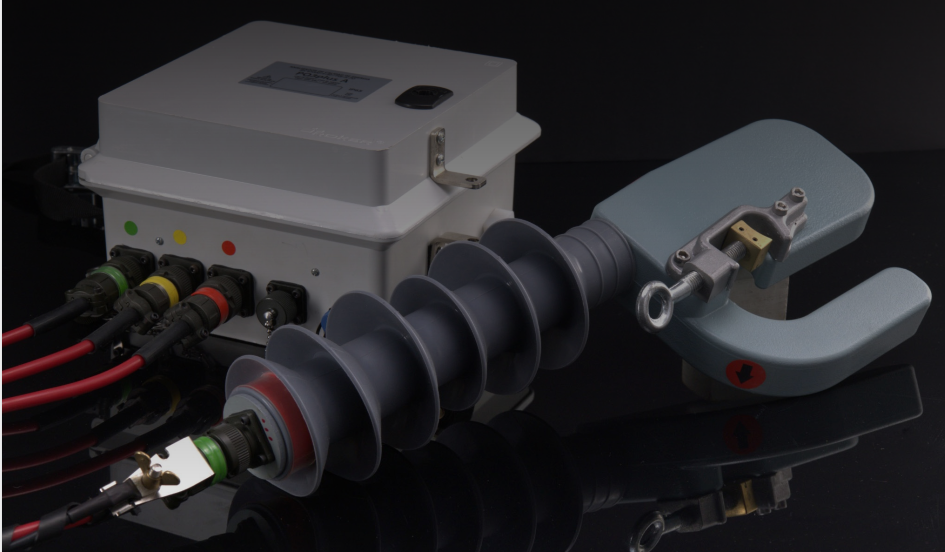

Descripción
CARACTERÍSTICAS TÉCNICAS
• Alta precisión:
Tensión: 0,2%
Corriente: 1%
• Construcción robusta:
Cuerpo principal en resina epoxi cicloalifática.
Conectores roscados inteperie de serie militar.
• Rango de operación:
Tensión máxima entre fases: 24 kV (Línea-Neutro: 15 kV).
Corriente RMS: 0.2A a 200A. Opcional: 1A a 1000A.
• Medición avanzada:
Potencias activas, reactivas y aparentes en 4 cuadrantes.
Armónicos de tensión y corriente (IEC 61000-4-30 Clase A,
hasta 50° orden).
Factores de desbalance y componentes simétricas.
Detección de eventos transitorios y formas de onda.

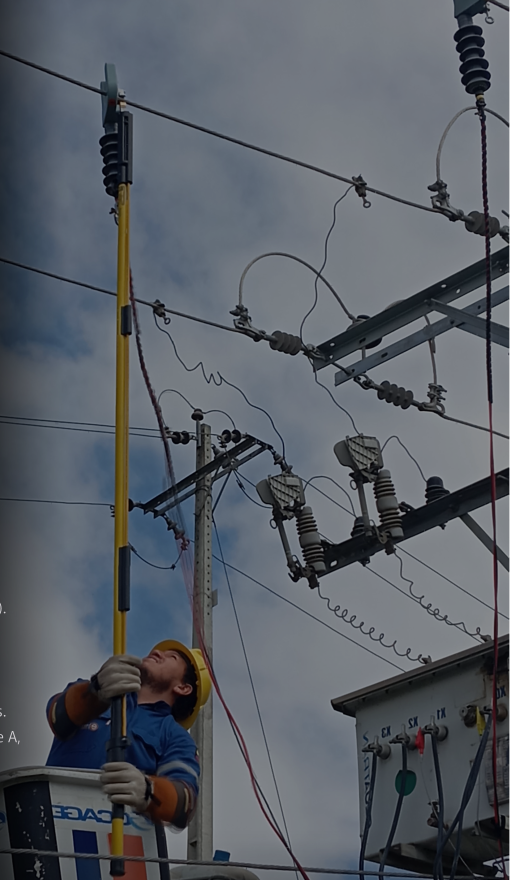

SOLICITACIONES CONTEMPLADAS
Diseñado para cumplir los requisitos de IEC 61869-1 (Transforma-
dores de medida de media tensión), el MVSense se ensaya en las
siguientes condiciones:
• Rigidez dieléctrica: 50 kV – 1 minuto.
• Tensión de impulso tipo rayo: 125 kV.
Ajuste por Altitud
Para ubicaciones superiores a 1000 msnm, se aplica un factor
de corrección (k). Ejemplo:
• 3000 msnm → k = 1,3 → Rigidez dieléctrica equivalente:
65 kV – 1 minuto.
Ensayos de rutina
Como rutina de ensayos individual de todas las unidades
fabricadas se considera la aplicación de dos ensayos eléctricos.
• Rigidez dieléctrica a frecuencia insdustrial: 40kV – 1 min
• Descargas parciales a 1.2 veces la tension Um/ √3
